ダイバーターシステムは、特に掘削操作の安全性と効率を確保することに関して、掘削リグの重要なコンポーネントです。主要な掘削リグサプライヤーとして、これらのシステムがどのように機能するか、および業界におけるそれらの重要性の内と外を理解しています。このブログ投稿では、掘削リグのダイバーターシステムの仕組みを掘り下げ、コンポーネント、機能、および重要性を調査します。
基本を理解する
ダイバーターシステムがどのように動作するかの詳細に飛び込む前に、その基本的な目的を把握することが不可欠です。ダイバーターシステムは、掘削液、井戸用液、またはリグの床から安全な排出エリアに離れた不要な圧力と液体の不要な流入を迅速かつ効率的に迂回させるように設計されています。これは、キック - 井戸への形成液の予期せぬ流入 - が発生する状況で特に重要です。これらの液体を迂回させることにより、ダイバーターシステムは、噴出などの潜在的に危険な状況を防ぐのに役立ち、リグに大きな損害を与え、人員に害を及ぼす可能性があります。
ダイバーターシステムのコンポーネント
典型的なダイバーターシステムは、それぞれがその動作において重要な役割を果たしているいくつかの重要なコンポーネントで構成されています。
- ダイバーターバルブ：これがダイバーターシステムの中心です。ダイバーターバルブは、流体の流れをリダイレクトするために迅速に作動することができる大きくて高い圧力バルブです。通常、掘削リグのロータリーテーブルの下にあります。キックが検出された場合、または液体を迂回する必要がある場合、ダイバーターバルブを開いて、液体が異なる経路を流れるようにします。
- 作動メカニズム：ダイバーターバルブを開閉する必要があります。これは、油圧、空気圧、または電気のいずれかである作動メカニズムを通じて達成されます。油圧作動は、その高出力と信頼性のために一般的に使用されます。作動システムは、リグ床のコントロールパネルに接続されており、必要に応じて掘削機がダイバーターバルブを操作できるようにします。
- 放電ライン：液体がダイバーターバルブによって迂回されると、リグから安全にルーティングする必要があります。排出ラインは大きい - 迂回した液体を保護区のピットや封じ込め容器などの指定された排出エリアに運ぶ直径パイプ。これらのラインは、高い体積と高圧流体の流れを処理するように設計されています。
- 圧力緩和装置：diverterシステムでの加圧を防ぐために、圧力緩和バルブなどの圧力緩和装置が設置されています。これらのバルブは、システム内の圧力が事前に設定された制限を超えて自動的に開き、過剰な圧力を放出し、ダイバーターシステムのコンポーネントを保護します。
ダイバーターシステムの仕組み
ダイバーターシステムの動作は、いくつかのステップに分解できます。
通常の掘削操作
通常の掘削中、ダイバーターバルブは閉じたままです。泥とも呼ばれる掘削液は、ドリルビットを通ってドリルストリングを循環し、輪（ドリルストリングとウェルボアの壁の間のスペース）をバックアップします。泥は、ドリルビットの冷却、表面への挿し木を運ぶこと、井戸の静水圧を維持して形成液の流入を防ぐなど、複数の目的を果たします。
キックの検出
フォーメーションの圧力が井戸の掘削液の静水圧よりも高い場合、キックが発生します。これは、戻ってきた掘削液の流量の増加、井戸圧力の上昇、または掘削液の特性の変化など、さまざまな手段によって検出できます。キックが検出されると、掘削機はすぐにダイバーターシステムをアクティブにするためのアクションを実行します。
ダイバーターシステムの活性化
ドリラーは、リグ床のコントロールパネルを介してダイバーターバルブの作動メカニズムを作動させます。作動システムは、油圧、空気圧、または電気のいずれであっても、ダイバーターバルブをすぐに開きます。バルブが開くと、井戸の流体の流れは、排出線への通常の循環経路からリダイレクトされます。
液体の迂回
掘削された泥、油、ガス、水などの層液を含む迂回された液体は、開いたダイバーターバルブを通って排出ラインに流れます。排出ラインは、液体をリグの床から安全な場所まで運びます。システム内の圧力緩和装置は、このプロセス中にダイバーターシステムの圧力が安全な制限内に留まることを保証します。
監視と制御
ダイバーターシステムの動作を通して、ドリラーはシステムの圧力、流量、およびその他のパラメーターを継続的に監視します。これにより、キックが制御された後、排出ラインを通る流量を調整した後のダイバーターバルブを閉じるなど、必要に応じて調整を行うことができます。
ダイバーターシステムの重要性
ダイバーターシステムは、いくつかの理由で掘削操作において最も重要です。
- 安全性：ダイバーターシステムの主な機能は、キックやパンクに関連する危険からリグとその担当者を保護することです。リグの床から液体をすばやく迂回させることで、爆発、火災、その他の危険な状況のリスクを減らします。
- 環境保護：液体を安全な排出エリアに迂回させると、環境への有害物質の放出を防ぐことができます。これは、オフショア掘削で特に重要です。オフショア掘削では、爆発が海洋生態系に大きな影響を与える可能性があります。
- 機器保護：キックは、ウェルボアの高い圧力サージを引き起こす可能性があり、掘削装置に損傷を与える可能性があります。ダイバーターシステムは、流体を迂回させ、機器への圧力を軽減することにより、このリスクを軽減するのに役立ちます。
さまざまな種類の掘削リグとダイバーターシステム
当社では、幅広い掘削リグを提供しています。それぞれが独自のDiverterシステム要件を備えています。例えば、ディープウェルドリルリグ圧力と温度の条件がより極端な深い井戸を掘削するために設計されています。これらのリグには、高い圧力と高い体積流体の流れを処理できるダイバーターシステムが必要です。

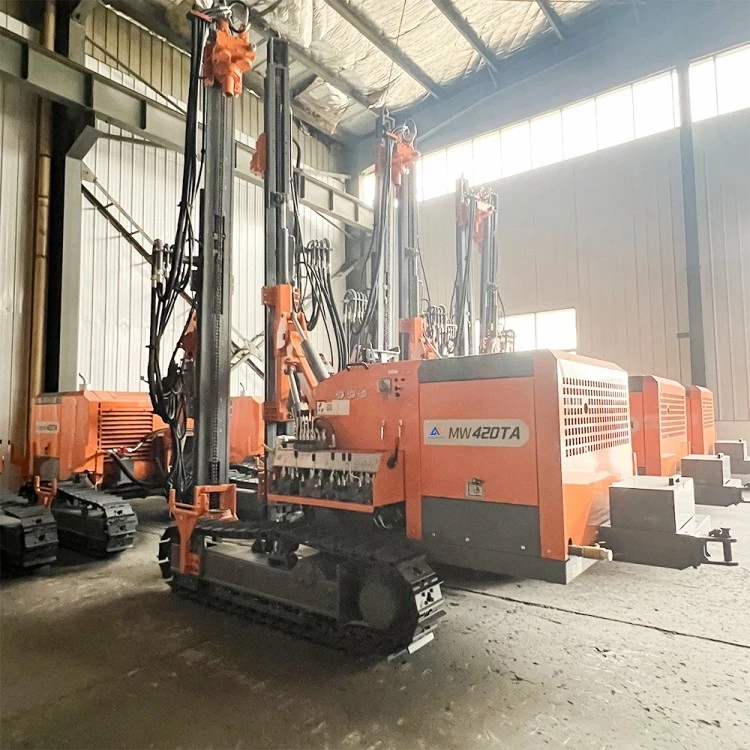

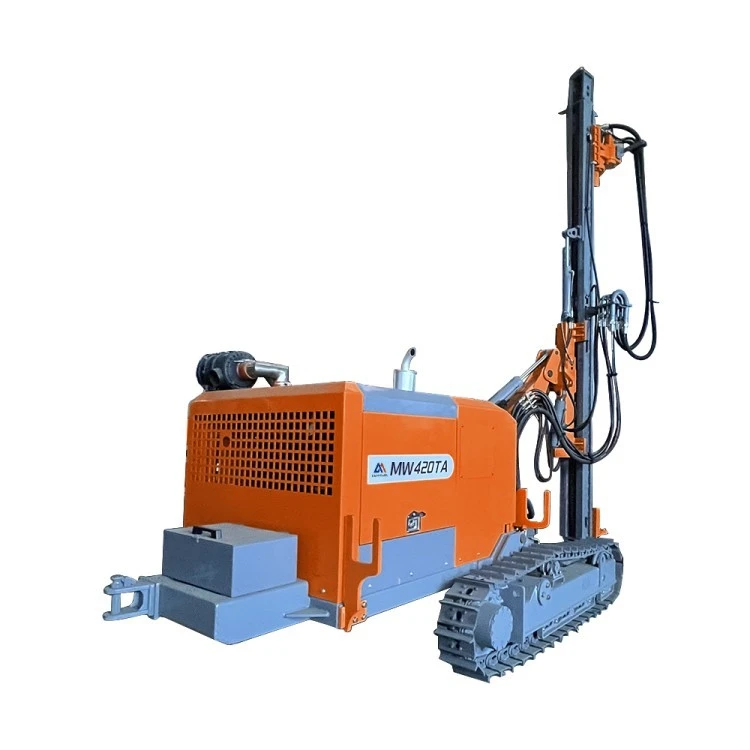

一方で、dth掘削リグそして穴の掘削リグを下りますオープンピットマイニングや地下掘削などのさまざまなアプリケーションで使用されます。これらのリグのダイバーターシステムは、さまざまな種類のフォーメーション液の処理やさまざまな環境条件で動作するなど、これらのアプリケーションの特定のニーズを満たすように設計されています。
結論
結論として、ダイバーターシステムはあらゆる掘削リグの重要な部分です。その適切な操作は、掘削作業の安全性、効率性、環境保護のために重要です。掘削リグサプライヤーとして、私たちはお客様のニーズを満たす高品質のダイバーターシステムを提供することに取り組んでいます。あなたがaの市場にいるかどうかディープウェルドリルリグ、adth掘削リグ、またはa穴の掘削リグを下ります、掘削作業が安全で成功するようにするための専門知識と製品があります。
掘削リグやダイバーターシステムについてもっと知りたい場合、または特定の要件について話し合いたい場合は、詳細な相談と調達の議論についてはお問い合わせください。私たちの専門家チームは、掘削ニーズに最適なソリューションを見つけるのを支援する準備ができています。
参照
- API RP 53、American Petroleum Instituteの掘削井戸用の吹き飛ばし予防機器システムの推奨慣行。
- Bourgoyne、at、et al。石油エンジニア協会、応用掘削工学。
