ちょっと、そこ！泥水ロータリー掘削リグがどのように機能するかについて皆さんと共有できることをとても楽しみにしています。掘削装置のサプライヤーとして、私はこれらの機械が稼働しているのを数え切れないほど見てきましたが、本当に魅力的な機器です。
基本から始めましょう。マッドロータリー掘削リグは、一般に泥として知られる掘削液を使用して地面にボーリング孔を掘削するタイプの掘削リグです。この方法は、井戸の掘削、石油およびガスの探査、地質工学調査などのさまざまな業界で広く使用されています。
マッドロータリー掘削リグの主なコンポーネント
まずはマストを手に入れました。マストは掘削装置の背骨のようなものです。これは、ドリルストリングやその他の掘削装置を支える背の高い垂直構造です。マストにより、ドリルストリングをボアホール内で上げ下げすることができます。ドリルストリングの重量と穴あけ中に発生する力に耐えなければならないため、強くて安定している必要があります。
次にドリルストリングです。ドリルストリングは、地表からドリルビットまで延びる一連の接続されたドリルパイプです。これらのパイプは通常、高張力鋼で作られています。ドリルストリングは、回転テーブルまたはトップドライブからドリルビットに回転力を伝達するだけでなく、掘削泥がビットに流れて地表に戻る経路も提供します。
ドリルビットは実際に切削を行う部分です。地層の種類に応じてさまざまな種類のドリルビットがあります。たとえば、柔らかい地層ではドラッグ ビットが使用される可能性がありますが、硬い岩ではローラー コーン ビットまたはダイヤモンド ビットがより適切である可能性があります。ドリルビットには、回転中に岩や土壌を砕く切削要素が含まれています。
さて、泥システムについて話しましょう。マッドシステムはマッドロータリー掘削リグの操作に不可欠です。泥ピット、泥ポンプ、各種パイプやバルブなどで構成されています。泥ピットは掘削泥を保管する場所です。泥水ポンプは、泥をピットから汲み上げ、ドリルストリングを通ってドリルビットから外に排出する役割を果たします。
掘削プロセスの仕組み
掘削プロセスの最初のステップは、掘削現場にリグをセットアップすることです。これには、リグを水平にし、地面に固定し、必要なすべての機器を接続することが含まれます。リグがセットアップされたら、ドリルストリングを組み立ててボーリング孔に下げます。
次に泥ポンプが始動し、掘削泥が流れ始めます。泥にはいくつかの重要な機能があります。まず、ドリルビットを冷却し、潤滑します。穴あけ作業は多量の熱を発生するため、ビットが熱くなりすぎると、すぐに摩耗したり、破損したりする可能性があります。泥はまた、切りくず（ドリルビットによって砕かれた岩や土の破片）を地表に運ぶのにも役立ちます。泥がドリルビットを通って環状部（ドリルストリングとボーリング孔の壁の間の空間）を上って流れ出すと、泥が切りくずを拾い上げて地表に浮かび上がらせます。
ドリルビットが回転すると、地層に切り込みます。回転力は通常、回転テーブルまたはトップドライブによって提供されます。回転テーブルは、ドリルストリングをつかんで回転させる、表面にある大きな円形の装置です。一方、トップドライブは、回転力を提供するより現代的で効率的な方法です。これはマストの上部にあり、ドリルストリングを上下に動かすことができるため、穴あけプロセスをより正確に制御できます。
ドリルビットが地層の奥深くに進むにつれて、より多くのドリルパイプがドリルストリングに追加されます。これを「つながりを作る」といいます。接続を行うプロセスには、回転を停止し、ドリルストリングをわずかに持ち上げ、新しいドリルパイプを追加して、穴あけを再開することが含まれます。
掘削泥の役割
掘削泥は単なる水ではありません。慎重に配合された混合物であり、さまざまな添加物が含まれている可能性があります。たとえば、泥の粘度を高めるためにベントナイトが添加されることがよくあります。泥の粘度が高いほど、切りくずを地表までうまく運ぶことができます。泥の密度を制御するための添加剤もあります。密度の制御は、ボーリング孔内の圧力のバランスを保つのに役立つため重要です。泥の密度が低すぎると、噴出（石油やガスなどの地層流体がボーリング孔に突入するとき）の危険性があります。密度が高すぎると、地層に損傷を与える可能性があります。
泥のもう 1 つの重要な機能は、ボーリング孔の壁を安定させることです。ドリルビットが地層を切り開くと、ボーリング孔の壁が不安定になる可能性があります。泥はボーリング孔の壁にフィルターケーキと呼ばれる薄い層を形成し、これが壁の崩壊を防ぐのに役立ちます。
一部の関連機器
関連機器の市場にいらっしゃる場合は、いくつかの優れたオプションをご用意しています。たとえば、アトラスコプコ エアコンプレッサー 5–25 Bar掘削セットアップに素晴らしい追加機能を追加できます。ドリルビットの清掃や一部の補助機器への電力供給など、さまざまな作業に必要な圧縮空気を供給します。

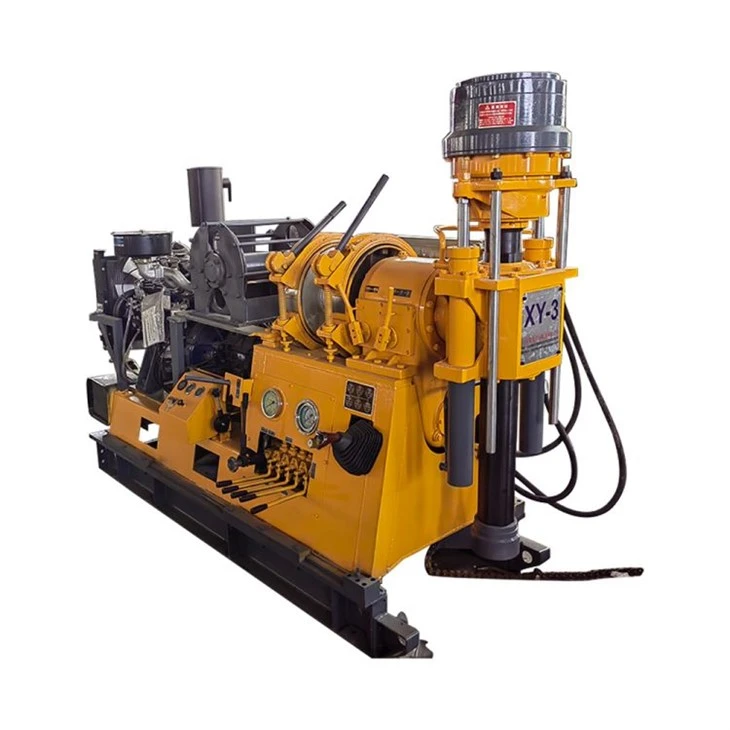

私たちの地質油圧コア掘削リグも一流の装備です。これは、地質調査に非常に役立つ、地下からコアサンプルを採取するために設計されています。

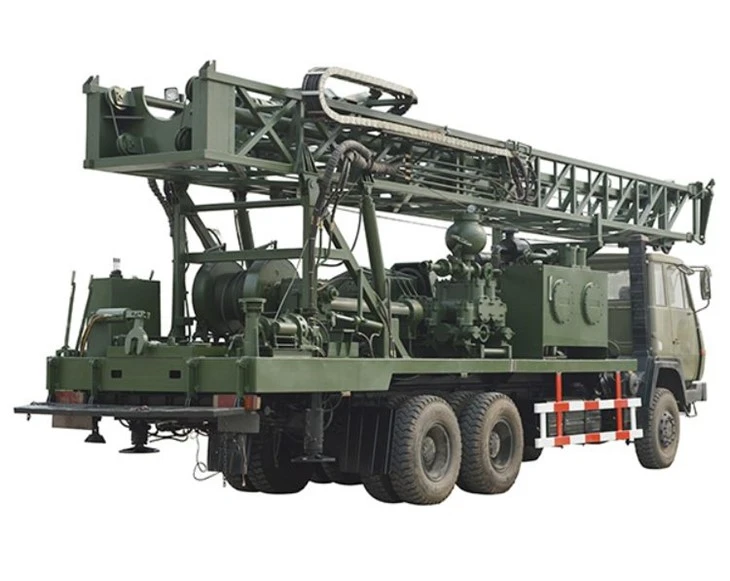

井戸掘削用のリグが必要な場合は、当社のトラック搭載型井戸掘削リグ素晴らしい選択です。移動可能で、さまざまな掘削現場への持ち運びが簡単です。
結論
それで、これで完成です！これが、泥水回転掘削装置がどのように機能するかの基本的な概要です。これらのリグは複雑ですが信じられないほど効率的な機械であり、幅広い業界で長年使用されてきました。井戸の掘削、石油やガスの探査、地質工学調査の実施など、泥水ロータリー掘削リグがあれば、その作業を行うことができます。
掘削装置や関連機器の購入にご興味がございましたら、お気軽にお問い合わせください。お客様の特定のニーズに適したソリューションを見つけるお手伝いをいたします。詳細な情報、技術サポート、競争力のある価格をご提供いたします。それでは、会話を始めて、お客様の掘削要件を満たすためにどのように協力できるかを考えてみましょう。
参考文献
- API 推奨実践 13B-1、「水ベースの掘削流体の現場試験の標準実践」
- ブルゴイン、AT、他。 「応用掘削工学」石油技術協会、1986 年。
- ミッチェル、RF、ミスカ、サウスカロライナ州「掘削工学の基礎」。石油技術協会、2002 年。
