ダウン・ザ・ホール (DTH) 掘削は、鉱業、建設、地盤工学産業で広く使用されている技術です。 DTH 掘削サプライヤーとして、私はこの掘削方法がどのように機能するかについてよく質問されます。このブログ投稿では、DTH 掘削プロセス、そのコンポーネント、利点、用途について詳しく説明します。
ダウンザホールドリルの基本
DTH 掘削の核心は、岩石やその他の硬い材料に穴を開ける方法です。表面に穴あけ力がかかる他の穴あけ方法とは異なり、DTH 穴あけでは穴あけハンマーが穴の底に直接配置されます。この設計により、特に硬くて摩耗性の高い岩石層において、より効率的なエネルギー伝達とより優れた浸透率が可能になります。
DTH 掘削システムのコンポーネント
一般的な DTH 掘削システムは、いくつかの主要なコンポーネントで構成されています。

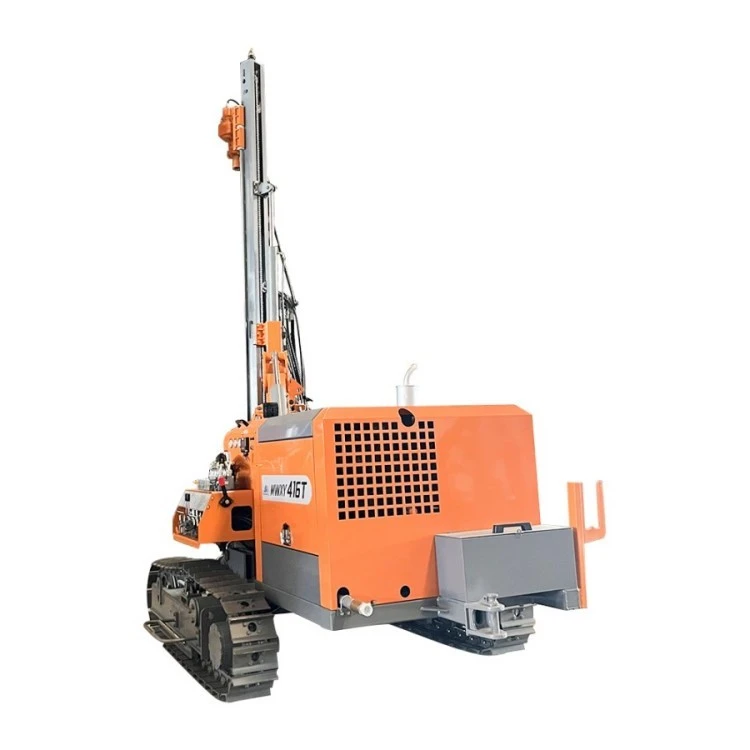

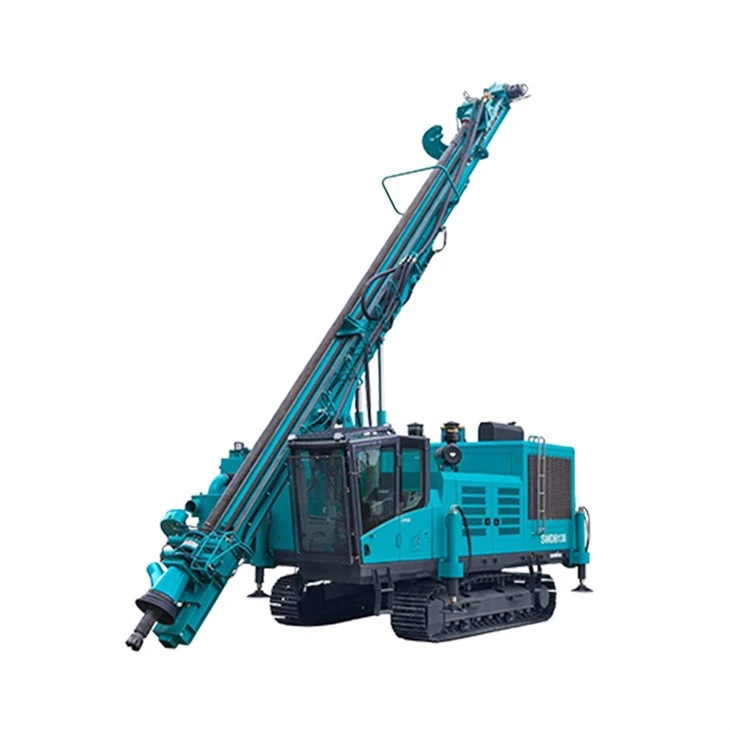

- ドリルリグ: ドリルリグは、掘削作業全体をサポートするプラットフォームです。 DTH ハンマーとドリル ストリングの操作に必要なパワー、機動性、および制御を提供します。さまざまなタイプのドリルリグが利用可能です。クローラー dth 掘削リグそして穴を這うドリルリグ、それぞれが特定のアプリケーションや環境向けに設計されています。
- DTHハンマー: DTH ハンマーは DTH 掘削システムの心臓部です。これは、ドリルビットに一連の高エネルギー打撃を与える空気圧または油圧装置です。ハンマーはドリルストリングの下部にあり、圧縮空気または作動油によって駆動されます。圧縮空気または圧縮流体がハンマーに入ると、ピストンが前後に動き、ドリルビットを大きな力で叩きます。
- ドリルビット: ドリルビットは実際に岩を砕く刃物です。これは DTH ハンマーの底部に取り付けられており、掘削される岩石の種類やプロジェクトの特定の要件に応じて、さまざまな形状やデザインがあります。一般的なドリルビットの設計には、より優れた切断効率を提供するためにビットの表面にタングステンカーバイドのボタンを備えたボタンビットが含まれます。
- ドリルストリング: ドリルストリングは、回転力と圧縮空気または作動油をドリルリグから DTH ハンマーとドリルビットに伝達する一連の接続されたドリルパイプです。ドリルストリングは、穴をまっすぐに保つのにも役立ち、穴から切りくずを取り除くための道を提供します。
DTH 掘削プロセス
DTH 掘削プロセスは、いくつかのステップに分けることができます。
- 設定: 最初のステップは、希望する掘削位置にドリルリグをセットアップすることです。これには、リグを水平にし、ドリル穴の上に配置し、電力と空気の供給に必要なホースとケーブルを接続することが含まれます。
- 初期浸透: リグをセットアップしたら、ドリルビットを岩の表面まで下げます。その後、DTH ハンマーが作動し、ドリルビットが岩を破壊し始めます。ビットが岩を貫通すると、ドリルストリングがゆっくりと穴の中に進みます。
- 掘削: 穴あけプロセス中、DTH ハンマーはドリルビットに一連の高エネルギー打撃を与え続けます。同時にドリルストリングが回転し、ドリルビットが円を描くように岩石を切断できるようになります。圧縮空気または作動油が継続的にドリルストリングに送り込まれ、DTH ハンマーに動力を供給し、穴から切粉を除去します。切りくずは空気または流体の流れによって地表まで運ばれ、切りくず収集システムに収集されます。
- 穴の深さと直径の制御: 穴の深さと直径は、穴あけプロセス中に慎重に制御されます。掘削リグにはセンサーと制御装置が装備されており、オペレーターは回転速度、送り速度、空気圧などの掘削パラメータを監視および調整できます。これにより、必要な仕様に合わせて穴が確実に開けられます。
- 完了: 希望の穴の深さに達すると、穴あけプロセスが停止します。その後、ドリルストリングと DTH ハンマーが穴から取り外され、穴は鉱山用途での発破や建設プロジェクトでの基礎の設置などのさらなる処理の準備が整います。
DTH ドリリングの利点
DTH ドリルには、他のドリル方法に比べていくつかの利点があります。
- 高い浸透率: DTH ハンマーを穴の底に直接配置することで、より効率的なエネルギー伝達が可能になり、特に硬くて摩耗性の高い岩石層での貫通率が高くなります。
- 精度: DTH ドリルは、深さ、直径、真直度の点で高精度の穴を作成できます。これは、鉱石採掘のための採掘や基礎掘削のための建設など、正確な穴の配置が重要な用途において重要です。
- 多用途性: DTH 掘削は、鉱業、建設、地質工学調査、井戸掘削などの幅広い用途に使用できます。また、柔らかい堆積岩から硬い火成岩まで、さまざまな種類の岩石層にも使用できます。
- 費用対効果: DTH 掘削装置への初期投資にもかかわらず、高い貫通率と困難な岩盤条件でも掘削できるため、長期的には全体的な掘削コストを削減できます。
DTH ドリリングの応用例
DTH 掘削は、さまざまな業界や用途で使用されています。
- マイニング: 鉱業では、DTH 掘削は発破孔掘削に一般的に使用されます。岩石を破砕するための爆薬を設置するために、岩石に発破孔が開けられます。 DTH 穴あけの高い貫通率と精度により、この用途には理想的な選択肢となります。
- 工事: 建設分野では、DTH 穴あけは、建物の基礎、橋、ダムなどの基礎穴あけに使用されます。また、建設現場の下の土壌や岩石の特性を判断するための土壌調査や地盤工学試験にも使用できます。
- 地盤調査: 地質工学エンジニアは、DTH 掘削を使用して、分析用の岩石と土壌のサンプルを収集します。これらのサンプルは、工学設計や建設計画にとって重要な、地域の地質学的条件に関する貴重な情報を提供します。
- 井戸の掘削：DTH掘削は井戸掘削にも使用できます。硬い岩層に深くてまっすぐな穴を掘削できるため、地下水源にアクセスするのに適した方法となります。
他の穴あけ方法との比較
DTH 掘削には多くの利点がありますが、トップハンマーサーフェイスドリルリグなどの他の掘削方法と比較することが重要です。トップハンマーサーフェスドリルリグドリルストリングの表面に穴あけ力を加えることによって動作します。一般に、浅い穴や柔らかい岩層に適しています。対照的に、DTH 掘削は、高いエネルギー伝達率と貫通率がより効果的であるため、より深い穴や硬い岩石に適しています。
結論
ダウン・ザ・ホール穴あけは、さまざまな業界に多くの利点をもたらす強力で多用途の穴あけ方法です。硬くて摩耗性の高い岩層に深く真っ直ぐな穴を開ける能力により、鉱山、建設、地盤工学用途に不可欠なツールとなっています。 DTH 掘削サプライヤーとして、当社はお客様の多様なニーズを満たす高品質の DTH 掘削装置とソリューションを提供することに尽力しています。
DTH 掘削についてさらに詳しく知りたい場合、または DTH 掘削機器の購入を検討している場合は、詳細な話し合いのために当社にお問い合わせいただくことをお勧めします。当社の専門家チームは、プロジェクトに対して正しい決定を下すために必要な情報とサポートを提供します。
