一、トップハンマー表面ドリルリグとは何ですか？
トップハンマー表面ドリルリグは、推進ビームの上部に岩のドリルを固定する掘削リグで、ドリルロッドを介して衝撃エネルギーを伝達し、回転と推進システムと協力して表面の掘削操作を完了し、硬い岩と中程度の硬い岩の形成に適しています。
オープンピットマインブラストホール構造
道路および鉄道建設における基礎の発掘
石の工場と採石場での掘削
水力発電所などの大規模なインフラストラクチャプロジェクト
2、トップハンマー表面ドリルリグの仕組み
トップハンマードリルは、3つの主要なアクションを通じて掘削操作を完了するために連携します。
インパクト：上部にある油圧岩のドリルは、高周波衝撃力を生成します。これは、中空のドリルロッドを通ってドリルビットに送信して、岩を壊します.
回転：ドリルツールは、独立した回転モーターによって駆動され、衝撃に協力して切断.を形成するために回転します
推進：推進システムは、ドリルビットに安定した圧力を下に適用して、継続的な岩壊し.を確保することを保証します
さらに、掘削リグには、ダスト除去システム、自動ロッド変更システム、操作キャビンなどが装備されています。
3、トップハンマー表面ドリルリグメインコンポーネント
トップハンマー
フィードビームのフロントエンドに取り付けられ、高頻度の衝撃エネルギー.出力
通常、油圧駆動型では、衝撃周波数は2500-3000回数.に達する可能性があります。
フィードビーム
ドリルツールの動きをサポートおよびガイドするために使用され、垂直にまたは角度で調整できます.
ドリルロッドシステム
Tシリーズ（T38、T45、T51など）を使用して、中空の六角形または丸いスチールドリルロッドを使用し、岩のドリルビットに接続されています.
油圧システム
ロックドリル、推進、ローテーション、クローラーなどの原動力を提供する.
ダスト除去システム
乾燥または濡れたほこりの除去、粉塵汚染の減少、および操作の安全性の向上.
旅行装置
頑丈な地形に適したクローラータイプ。一部のモデルは車輪付き.
オペレーティング·システム
最新の掘削リグには、キャブ、LCD制御インターフェイスが装備されており、ワイヤレスリモートコントロールやリモート操作をサポートしています.
4、トップハンマー表面ドリルリグの利点と機能
高速掘削速度
ハードロックに適した衝撃周波数と集中エネルギー.
高い穿孔品質
安定したボアホールの直径と小さな偏向、正確な爆破設計を助長する.
燃料効率が高い
DTH掘削リグと比較して、中硬性の岩でより効率的で、ユニットエネルギー消費量が少ない.
高度な知性
最新の掘削リグには、GPSポジショニング、掘削データ録音、自動ロッド変更システムなどの機能があります.
簡単なメンテナンス
モジュラー設計、主要なコンポーネントは簡単に交換して維持できます.
5、トップハンマーvs . dth
| プロジェクト | トップハンマー掘削 | dth掘削 |
|---|---|---|
| 適用可能な岩層 | 中型からハードロック | 非常に硬い岩から壊れた層 |
| 掘削直径 | 中小から中の開口部（64〜127 mm） | 中から大きな開口部（90〜300mm） |
| 掘削深度 | 適度 （<40 m) | Larger (>100m) |
| 効率 | ハイ（中ハードロックに最適） | より高い（ハードロックの効率が向上） |
| エネルギー消費/経済効率 | ユニットあたりの低いエネルギー消費量 | ガス消費量が高い、比較的高いコスト |
6、結論
トップハンマー表面ドリルリグは、その高周波への影響、効率的な掘削、正確な制御.のために、グローバルマイニングおよびファンデーションエンジニアリングフィールドの重要な位置を占めています。これは、プロジェクトが高速穴の形成、正確な穴の位置、および緊張コストを好む{4}のコストレッドコストの好みのコストレッドコストを摂取する必要がある場合、中硬性のロックエリア.に特に適しています。
特定のニーズ（ロックタイプ、穴の直径、深さ、目的）がある場合、適切なモデルを推奨し、技術パラメーターサポートを提供するのを手伝うことができます.
製品の詳細

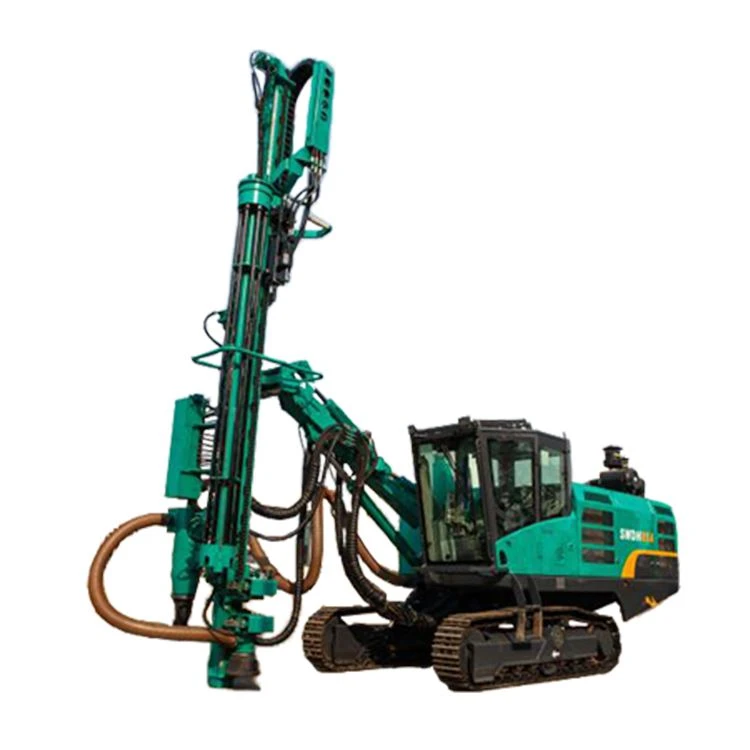

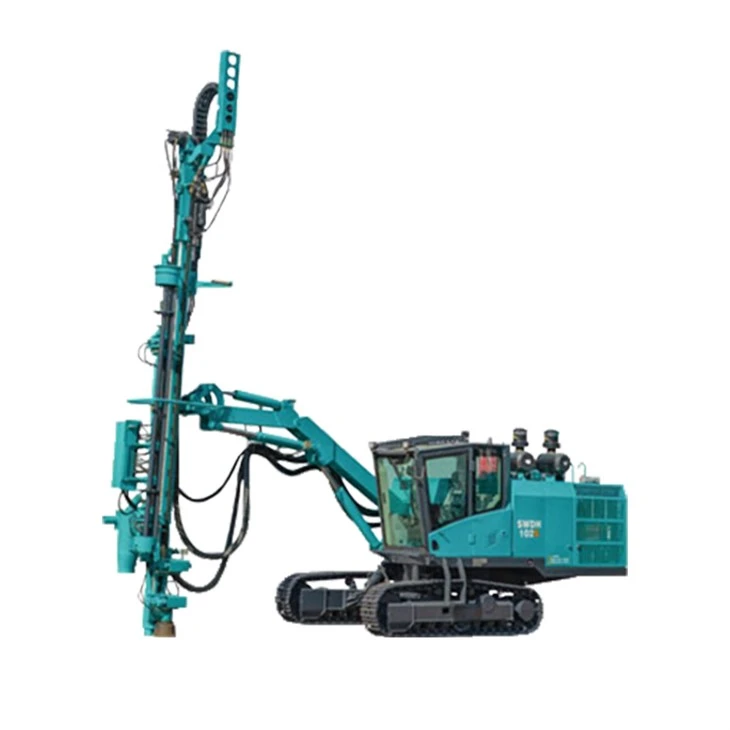

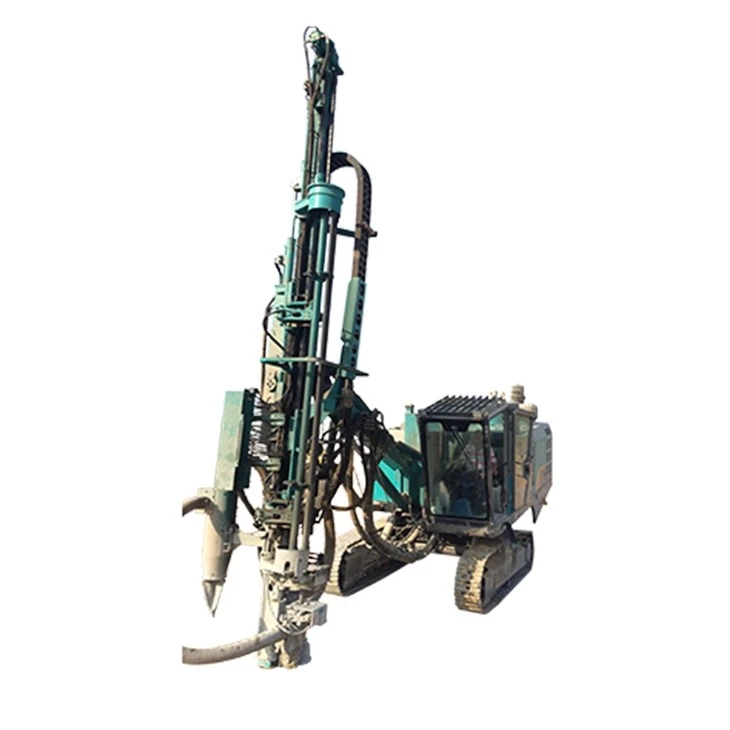

このトップハンマードリルリグには、迅速な掘削能力、エネルギー効率、適応可能な動き、堅牢なクライミングスキル、複雑な景観上の掘削タスクの実行に習熟することで知られる高度な油圧ロックドリルが装備されています{.}
SWDHシリーズオープンピットトップハンマードリルマシンのロックドリルコンプレッサーエンジンパワーマッチングは合理的であり、燃料消費を大幅に削減できます.油圧ドリルリグの包括的な機能は次のとおりです。
1.大きな衝撃エネルギーと反撃関数を備えた高電力油圧ロックドリルは、ドリルの固執して掘削ツールを節約するリスクを効果的に減らします。
2.コアコンポーネントは、国際的に有名なブランドであり、信頼性が高く、運用効率が高く、エネルギー消費量が少ないことです。
3.ロックドリルエアコンプレッサーエンジンベンチマークマッチング、経済的/強力なデュアルオペレーティングモード、幅広い岩の適応性、および低操作コスト。
4.クローラーの油圧掘削リグ全体には、コンパクトな構造、小さく柔軟な歩行速度、強力なオフロード機能があります。
5.油圧DTH掘削リグは、折り畳み式のドリルアームを採用して一度に掘削エリアをカバーします。これは、マルチアングル制御掘削と迅速かつ迅速な掘削ポジショニングに適しています.
6.寒い両面ガイドレールを使用して構造鋼推進ビームを形成します。
7.マルチアングルホールドリル、垂直、傾斜、および水平方向の方位穴を掘削できます.
8.インテリジェントな共通ボトム制御システム、角度と深さの正確な制御.
9.パス計画、ホールシーケンス計画、グラフィックガイダンス、クイックポジショニング.
応用
油圧リグ掘削機は、採石場、土木工学、道路工学、オープンピット鉱山、水力発電所の建設での岩の爆破掘削に使用できます.
配送と支払い
Miningwell機器と掘削リグのすべての部分は、容器内の貨物の安全性を確保するために厳しい負荷セキュリティチェックを受けます.
私たちの支払い方法：クレジットカード、L/C、T/T、Western Union、および当社は、空中と海での出荷をサポートしています.
|
技術的なパラメーター |
SWDH89S |
SWDH102S |
SWDH115F |
|
作業パラメーター |
|||
|
ホールレンジ（mm） |
64-115 |
76-127 |
76-127 |
|
ドリルロッドモデル |
T38,T45,T51 |
T45,T51 |
T38,T45,T51 |
|
ドリルロッドの長さ（mm） |
3660 |
3660 |
3050 |
|
経済掘削の深さ（mm） |
24 |
24 |
21 |
|
油圧ロックドリフター |
|||
|
インパクトパワー（KW） |
14 |
18 |
20 |
|
回転トルク（nm） |
700 |
1000 |
1300 |
|
回転速度（nm） |
0-180 |
0-150 |
0-175 |
|
ディーゼルエンジン |
|||
|
モデル |
猫C7.1 |
猫C7.1 |
QSB4.5 |
|
パワー（kw/rpm） |
168/2200 |
168/2200 |
97/2200 |
|
燃料タンク（L） |
450 |
450 |
300 |
|
エアコンプレッサー |
|||
|
圧力（バー） |
8 |
10 |
/ |
|
f . a . d（m3/min） |
8 |
10 |
/ |
|
ドリルアーム |
|||
|
タイプ |
折りたたみ腕 |
折りたたみ腕 |
単一のストレートアーム |
|
持ち上げる角度（度） |
+70~-10 |
+70~-10 |
-30~+45 |
|
折り畳み角度（度） |
65~165 |
65~165 |
/ |
|
スイングアングル（度） |
+20~-30 |
+20~-30 |
+30~-30 |
|
事前部分 |
|||
|
アドバンス長（mm） |
7300 |
7300 |
6700 |
|
補償脳卒中（mm） |
1200 |
1200 |
1200 |
|
フォワードアングル（度） |
140 |
140 |
140 |
|
フリップアングル（度） |
-20~90 |
-20~90 |
-20~90 |
|
max .アドバンスレート（m/s） |
0.8 |
0.8 |
0.8 |
|
max .推進（kn） |
25 |
25 |
25 |
|
ウォーキング能力 |
|||
|
max .ウォーキングスピード（km/h） |
4.2 |
4.2 |
4.2 |
|
max .トラクション（kn） |
100 |
100 |
80 |
|
グレーディエアビリティ（学位） |
25度 |
25度 |
25度 |
|
トラックフレームスイングアングル（度） |
-7~+12 |
-7~+12 |
-10~+10 |
|
シャーシ（MM）の地上高 |
400 |
400 |
400 |
|
寸法 |
|||
|
体重（kg） |
15000 |
15000 |
12000 |
|
長さ*幅*高さ（動作）（m） |
92x2.6x8.6 |
92x2.6x8.6 |
6.68x2.42x7.98 |
|
長さ*幅*高さ（輸送）（m） |
11.2x2.6x3.5 |
11.2x2.6x3.5 |
8x2.42x3.4 |
