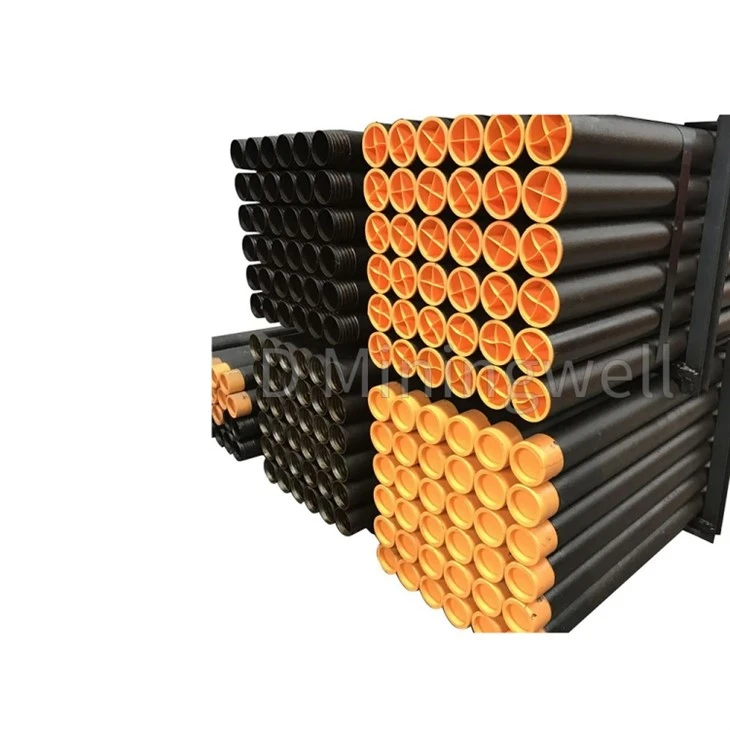

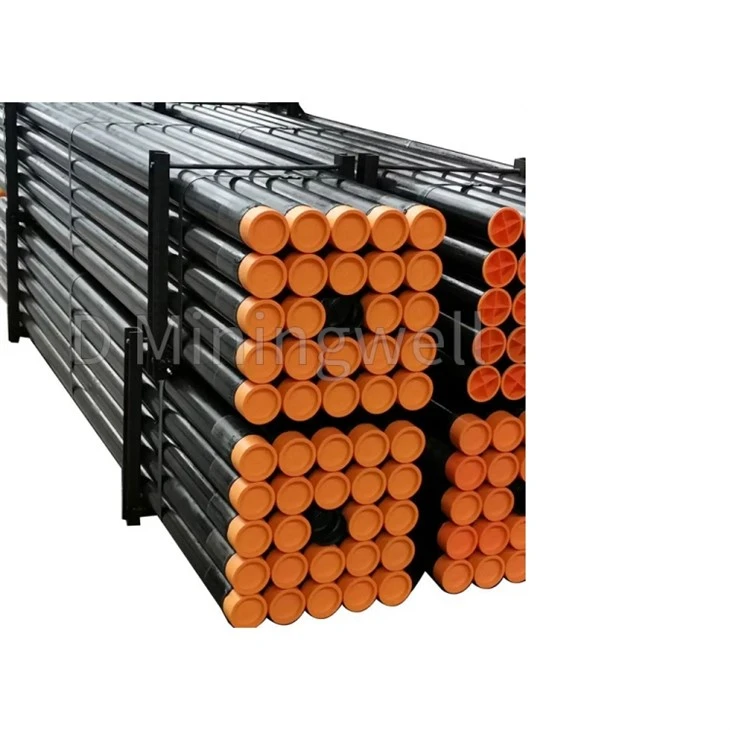

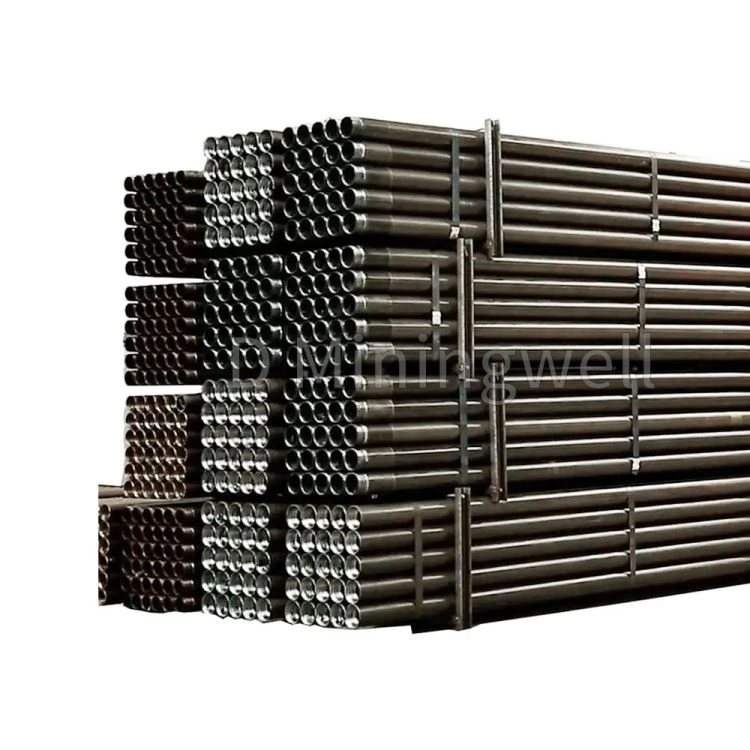

ねじ付きドリルロッド

コアドリルビットロッドは、地質探査、水井戸掘削、地熱掘削などのアクティビティで利用されたドリルパイプジャンクションと薄いスレッドドリルパイプをブレンドします。

お問い合わせを送る

説明

ねじ付きドリルロッドとは、他のドリルロッドに接続されているドリルロッドまたは両端のねじれたジョイントを通るドリルビットを指します。ねじれた接続は、繰り返し分解して組み立てられ、しっかりした接続、信頼性の高い力伝達、および良好なシーリングの特性を持つことができます。

仕様

スレッドドリルロッドデータ
外径		動揺したタイプ	スチールパイプグレード	パイプの壁の太い	通常の重量	パイプの長さ	スレッドモデル	関節径
インチ	mm			mm	kg/m	mm		mm
1.6	42	欧州連合	DZ50	6.5	5.7	1000-9000	1:16	57
			R780
2	50	EU、iu	DZ50	6.5	7.1	1000-9000	1:16	65
			R780					68
2.375	60	EU、iu	R780	7.1	9.4	1000-9000	NC26	75
			S135					78
2.875	73	EU、iu	R780	8	12.9	1000-9000	NC31	95
			G105	9.19	14.5			106
			S135
3.5	89	EU、iu	R780	8	16	1000-9000	NC38	121
			G105	9.5	19			127
			S135

ロックジョイント/ドリルパイプジョイント
外径	内径	ツールジョイントスレッド		一致するドリルパイプ	共同材料
mm	mm	ピッチ	テーパー	mm
57	22	6	1:5	42	35crmo
65	28	6	1:5	50	35crmo
75	38	6	1:5	60	35crmo
86	44.5	4	1:6	60	35crmo
105	50.8	4	1:6	73	35crmo
121	68	4	1:6	89	35crmo
159	76.2	4	1:6	114	35crmo
159	76.2	4	1:6	127	35crmo

ねじ付きドリルロッド構造

1.スレッドドリルロッドボディ
一般に、張力、ねじれ、曲げ抵抗を備えた高強度合金鋼管で作られています。

2.スレッドドリルロッドのねじ付きジョイント（男性の関節/女性の関節）
ねじれた部分は、一般的に：ドリルパイプの接続の鍵です。

PIN：凸面端

ボックス：凹面ねじ端

3.スレッドドリルロッド溶接方法または摩擦溶接
接合強度と同軸性を確保するために、ジョイントとパイプボディは通常、摩擦溶接または精密溶接技術によって溶接されます。

ねじ付きドリルロッドの利点

1.信頼できる接続
ねじれた接続は精密機械加工されており、しっかりと結合され、強い振動抵抗があり、複雑な層の動作に適しています。

2.分解して再利用するのが簡単です
組み立てや分解が簡単で、現場での輸送と交換、長いサービス寿命、コスト削減に便利です。

3.階的なトルク伝達容量
深い穴の掘削やハードロック掘削に適した、大きな掘削トルクと張力に耐えることができます。

4.エクスペレントシーリングパフォーマンス
フラッシング液または空気の送達を必要とする掘削操作の場合、ねじ付き接続は適切なシーリングを実現し、漏れを防ぐことができます。

一般的なスレッドタイプ

業界とアプリケーションに応じて、一般的なスレッドタイプは次のとおりです。

スレッドモデル	アプリケーションエリア	特徴
API REG（レギュラー）	オイルとガスの掘削	高強度、高度の標準化
API if（内部フラッシュ）	深い掘削	大きな直径、抵抗の減少
becoスレッド	水と地質学的探査	良好な汎用性、中程度のコスト
Tタイプのスレッド（AST38、T45、T51など）	トップハンマー掘削	岩の掘削リグ、オープンピット掘削リグに適用されます
Rタイプスレッド（R32、R38、R51など）	中程度および中径の岩掘削操作	小さなピッチ、良好な疲労抵抗

糸のドリルロッドを使用すると、地熱井戸の地質探査、水井戸掘削、工学の分野で普及しています。スレッドドリルロッドは、ロックジョイントに接続されており、掘削リグトルクを底穴ドリルビットに送信し、掘削液を送信する責任があります。ロッドボディ材料は、上海鋼STM-R780（42MNMO7）であり、疲労のために曲げたり壊したりするのは簡単ではなく、安定した信頼性の高いパフォーマンスがあります。スレッドドリルロッドの端は、中程度の周波数で加熱され、油圧的に動揺して厚くなり、ドリルパイプの密度を確保し、機械的特性を改善するために12時間埋められます。すべてのコアビットエクステンションロッドは、精密インポートされたCNC旋盤とスレッド処理用のカスタマイズされた形成ナイフによって処理されます。これは正確であり、ロックジョイントとの接続の締め付けを保証します。

糸ドリルロッドジョイントは35 CRMOスチールで作られており、ラフな機械加工後に消光および和らげられ、仕上げ後に表面ニトリング処理が行われ、糸の粘着性と壊れた、ひび割れなしで関節がより耐摩耗性があり、溶けやすくなります。精密インポートされたCNC旋盤とカスタマイズされたカッターは、スレッド処理に使用されます。すべてのコアビットエクステンションロッドは、カスタマイズされたスレッド処理を行うために精密インポートされたCNC速度を採用しています。スレッドのスタンドオフを確保するだけでなく、ドリルパイプジョイントの精度と互換性を確保することもできます。

さまざまな材料、長さ、直径と壁の厚さのAPI標準コアビット延長ロッドを生成できます。 OEMサービスも受け入れられます。
