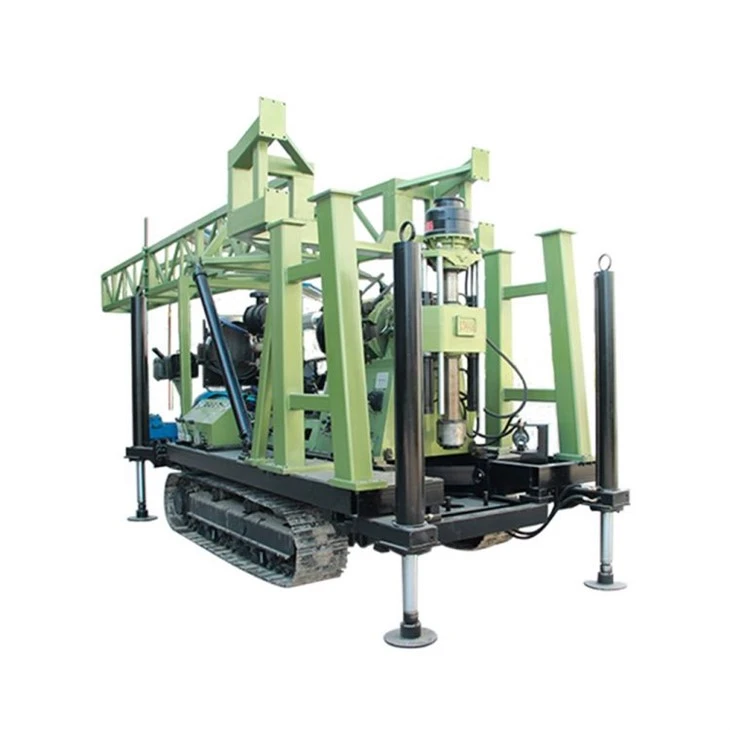

クローラー付き地質コア掘削リグ

XY-44クローラ搭載掘削リグは、主にダイヤモンドおよびカーバイド掘削のためのコア掘削装置であり、主に地質学、冶金学、石炭、水文学、エンジニアリングおよびその他の産業で使用され、工学地質探査にも使用できます。、浅部の石油とガスの採掘、鉱山トンネルの換気、排水、水文井戸の掘削、大径杭打ちエンジニアリング建設。

お問い合わせを送る

ダウンロード

説明

仕様

技術的パラメータ		ドリルパイプ仕様(mm)	掘削深さ(m)
国産ドリルパイプ	内側増肉タイプ	42	1400
		50	1000
		60	830
	ロープコアリング	55.5	1250
		71	1000
		89	800
DCDMAドリルパイプ		BQドリルパイプ	1300
		NQドリルパイプ	1000
		本社ドリルパイプ	750
		PQドリルパイプ	420
	外増肉タイプ	60	800
		73	500
		89	300
ドリル角度		0 度 -360 度
エンジン	モデル	力	スピード
モーター	Y225S-4	37kW	1480r/分
ディーゼルエンジン	CA4110	81kW	2800r/分
ジャイレーター
タイプ: 二重シリンダー油圧供給機ロータリー型
垂直の直径		φ93mm
シャフト貫通穴
垂直主軸速度
正転（r/min）		60/90/166/272/379/481/183/296/514/835/1164/1476
後進速度(r/min)		63/198
最大。垂直軸のトルク		8000N·m
垂直ストローク		600mm
最大。縦軸の重力		125KN
最大。垂直軸圧力		90KN
ホイスト
タイプ: 遊星歯車駆動、ハンドルブレーキ
ワイヤーロープ径		φ18.5mm
ドラムワイヤロープの容量		95m(7層巻き)
最大。一本のロープの揚力		45KN
ワイヤロープの巻上速度
ドラムの線速度 (m/s)		0.7-2.68m/s (12 等級)
クラッチ
タイプ: 自動車特殊乾式単板摩擦クラッチ
(6T46 ギアボックスと一致)
油圧システム
システム圧力
定格圧力		20Mpa
最高の圧力		25Mpa
容量		20ml/r
ラック部
タイプ：スキッドタイプ（スライドベース付き）
リグのバックストローク		460mm
穴の距離		260mm
寸法 (長さ幅高さ)		355022003100mm
リグ重量（パワーエンジン搭載）		6300kg

製品詳細

ブランド名: マイニングウェル
最小注文数量: 1 セット
梱包詳細: 標準輸出梱包
配達時間: 15-20日
支払条件:L/C、T/T、ウェスタンユニオン

XY-44A Crawler 岩石コア掘削の主な特徴

1. より多くの回転速度ステージ (前進 12 および後進 2) と適度な回転速度範囲、低速トルク (最大 8000N.m) により、合金およびダイヤモンドコアの掘削だけでなく、工学的な地質探査にも適しています。、水理井戸掘削および基礎杭工事。

2. 垂直軸貫通穴径 (93mm)、ダブルシリンダー油圧送り、ロングストローク (最大 600mm)、強力なプロセス適応性、特に大径ドリルパイプロープコアリング (上部コアリング) 穴あけに適しており、掘削効率が向上します。

3.清華万里陽6T46トランスミッションを採用し、Foton、JAC、Kaima、Wuzheng、その他のトラックモデルに幅広く適合します。成熟した技術、安定した品質、強力な過負荷容量、アフターサービスステーションと付属品が全国にあります。

4. 油圧チャックは皿ばねクランプ、油圧シリンダ解放、3 キャビティ自動センタリング油圧チャックです。

5.油圧セットアップには、オイルを供給するためのギアオイルポンプが組み込まれており、簡単な取り付け、使いやすさ、最小限の電力使用、低い油温、一貫した動作を保証します。この装置には手動オイルポンプが装備されています。エンジンが故障した場合でも、手動ポンプを使用して掘削器具をキャビティ内に引き抜くことができます。

6.このエンジンには、FAW TIANCHAI 4110 (81 kW) 自然吸気エンジンまたは Guangxi Yuchai 4110 (105 kW) ターボチャージャー付きエンジンを装備できます。

7. クローラー搭載掘削装置は、低重心、長い移動距離 (460mm)、しっかりとした固定、安定した高速掘削を備えています。

8. 穴径の管理に適した防振計を装備しています。積み降ろしハンドルが少なく、柔軟な輸送が可能です。

9. クローラーシャーシを採用しており、アウトリガーシリンダーストローク1.5mで自動積載が可能で、移動や輸送に便利です。
