セルフドリリングアンカーボルトとは何ですか?
A セルフドリリングアンカーボルトドリルロッドとアンカーロッドの両方として機能する中空のねじ付き鋼棒です。掘削中、グラウトは中空コアを通って流れ、アンカーを周囲の地層と直接結合します。
このシステムは、次のような掘削装置と併用して広く使用されています。クローラー掘削装置そしてエアコンプレッサー

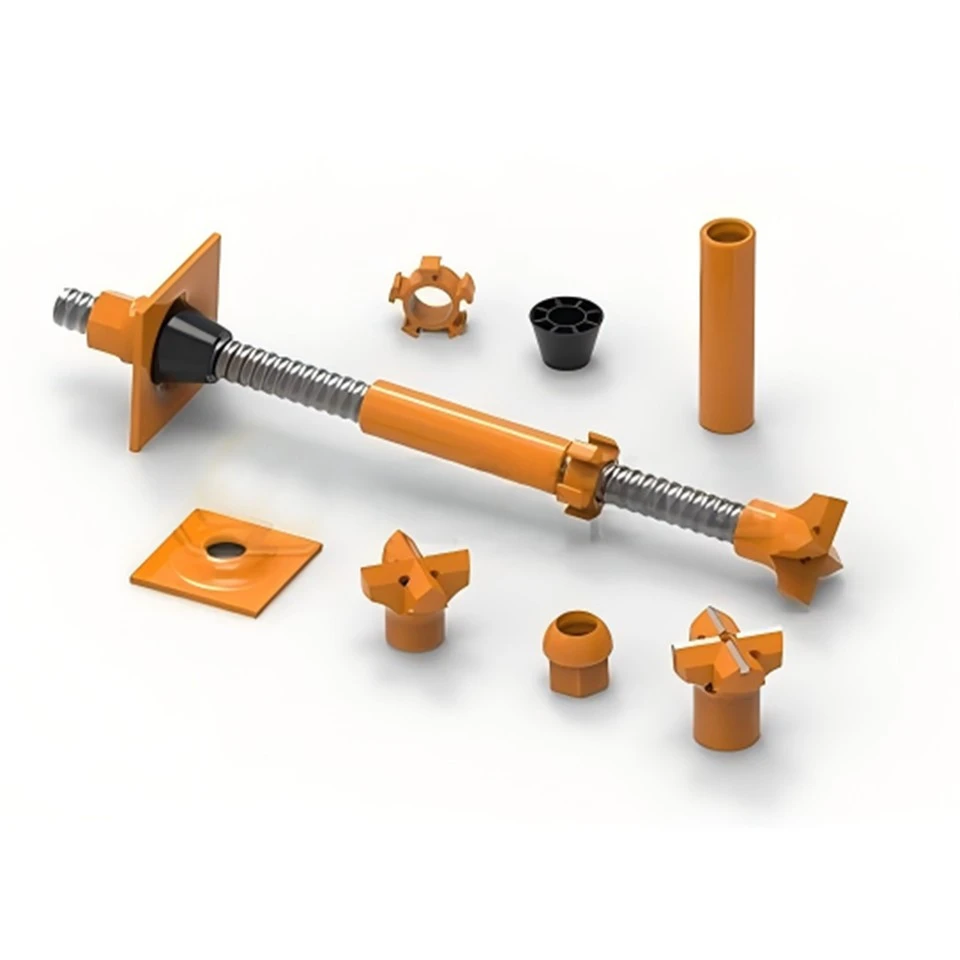

セルフドリリングアンカーシステムのコンポーネント
完全な SDA システムは次のもので構成されます。
中空アンカーバー
T30 / T40 / T45 / T52 / T73 / T76からお選びいただけます。
ドリルビット
異なる地面条件には異なるビットが必要です。
超硬ビット
粘土ビット
クロスビット
ウィングビット
カプラー＆ナット
バーの延長やテンション調整に使用します。
ベアリングプレート
表面でのサポートを提供します。
グラウト注入アクセサリ
Dminingwell セルフドリリングアンカーボルトの主な特徴
① ワンステップ構造 – ケーシングは不要
この機能により、崩れやすい柔らかい地面や緩い地面に特に適しています。
②高耐荷重
連続おねじにより優れた引張強度が得られ、基礎補強と岩盤支持の要件を満たします。
③グラウト注入用中空コア
完全な充填と強力な接着を保証します。
④ 豊富なドリルビット
砂、砂利、風化した岩、砕けた岩、および混合地層に適しています。
⑤ オプションの防食保護-
溶融亜鉛めっき
エポキシコーティング
二重の腐食保護
技術パラメータ (モデル例)
1. 中空アンカーバー
| 画像 | モデル | 引張強さ(kN) | 降伏強さ(kN) | 伸長 （％） | 注意事項 |
|---|---|---|---|---|---|
| （画像） | HER25N | 200 | 150 | 8 | 左ねじまたは右ねじ-をカスタマイズ可能 |
2. ドリルビット
| 画像 | タイプ | モデル | 直径(mm) | 適切な地盤条件 |
|---|---|---|---|---|
| （画像） | クロススチールビット | HSR25/42 | 42 | 泥岩、砂利土壌、チョーク、石灰岩、粘土土壌、人工盛土、弱いコンクリート |
| （画像） | クロス超硬ビット | HSR25/42 | 42 | 軟～中岩、玉石混じりの砂利、破砕岩、無筋コンクリート |
| （画像） | ボタンスチールビット | HSR25/42 | 42 | 壊れた地層、柔らかい砂岩、石灰岩、砂利、柔らかい岩の層 |
| （画像） | ボタン超硬ビット | HSR25/42 | 42 | 軟～中風化岩、玉石層、凝灰岩、千枚岩、火山岩 |
3.ナッツ
| 画像 | タイプ | モデル | 二面幅(mm) | 長さ(mm) | 注意事項 |
|---|---|---|---|---|---|
| （画像） | 六角ナット | HER25-L35 | 41 | 35 | 互換性のあるアンカー バーと一致する強度- |
| （画像） | 球面ナット | HER25-L40.5 | 41 | 40.5 | 互換性のあるアンカー バーと一致する強度- |
4. アンカープレート
| 画像 | タイプ | モデル | 辺の長さ(mm) | 厚さ(mm) | 注意事項 |
|---|---|---|---|---|---|
| （画像） | 角皿 | HER25-L150-T6 | 150 | 6 | カスタムサイズも利用可能 |
5. ドリルビットアダプター
| 画像 | モデル | 互換性のあるアンカーバー | 互換ビット | 注意事項 |
|---|---|---|---|---|
| （画像） | SSR25/R32 | R25 | R32 | R25 アンカーバーと大型の R32 ドリルビット間の接続を可能にします |
6. その他の付属品
| 画像 | 付属品名 |
|---|---|
| （画像） | ガイドスリーブ |
| （画像） | ロータリー注入アダプター |
| （画像） | エアさく岩ドリル用シャンクアダプター |
| （画像） | 油圧さく岩ドリル用シャンクアダプター |
| （画像） | DTHハンマー用シャンクアダプター |
セルフドリリングアンカーボルトの用途
-
このシステムは以下の分野で広く使用されています。
✔ トンネル工事と地下工事
岩石の支持、アーチ型の補強、プレグラウト注入用。{0}}
【: トンネル掘削装置】✔ 鉱山と洞窟
ルーフボルト、サイドウォール補強。
✔ 斜面の安定化と地滑り防止
緩い土壌やひび割れた斜面に効果を発揮します。
【 ：地盤掘削装置】✔ 基礎補強とマイクロパイル
セルフ ドリリング アンカー ボルトは、多くの場合、以下と併用して使用できます。
【 ：ロータリー掘削装置】
【 ：油圧式クローラーリグ】
比較: SDA ボルトと従来のアンカー
| 伝統的な手法 | SDAボルト |
|---|---|
| ケーシングが必要 | ケーシングは必要ありません |
| ボーリング孔は簡単に崩壊する | 緩い地盤でも安定した穴あけが可能 |
| ゆっくりとした建設 | 高いインストール速度 |
| 複数の-ステップのプロセス | -ワンステップの穴あけ + グラウト注入 + アンカー固定 |
SDA ボルトが他の製品とどのように連携するか
掘削効率を向上させるために、SDA システムは以下と組み合わせられることがよくあります。
✔ スクリューエアコンプレッサー
掘削用に継続的な高圧エアフローを提供します。-
【 ：モバイルスクリューエアコンプレッサー】
✔ DTHハンマー＆DTHビット
硬い地層に掘削する場合。
【 ：DTHハンマーシリーズ】
✔ 井戸掘削リグ/クローラー掘削リグ
地盤の準備とサポート前の掘削に使用されます。-
【 ：井戸掘削装置】
【 ：クローラーエアー掘削装置】
Dminingwell セルフ ドリリング アンカー ボルトを選ぶ理由?
高張力鋼製アンカーバー-
T30 ～ T76 の全範囲
CE/ISO- 認定製品
カスタムの長さ、ドリルビット、コーティング、およびアクセサリ
豊富な在庫と短納期
強力なエンジニアリング サポートと長期にわたるプロジェクト経験-
与企业品牌类内链自然结合:
【 :ドミニンについてグウェル】
よくある質問
Q1: セルフドリリングアンカーボルトは砂地や崩壊地層でも使用できますか?
はい。 SDA ボルトは、従来のアンカーが機能しない、弱く緩んだ崩壊した地面用に設計されています。
Q2: ドリルビットの種類を自分で選択できますか?
もちろん。石材の状態に応じて、粘土ビット、クロスビット、超硬ビット、ウィングビットを用意しております。
Q3: 完全な SDA システムを提供していますか?
はい。中空バー、カプラー、ナット、プレート、ビット、グラウト用アクセサリはすべてご利用いただけます。
Q4: 防食コーティングは利用できますか?-
はい、長期プロジェクトの場合は、溶融亜鉛メッキまたはエポキシ コーティングを追加できます。-
Q5: SDA ボルトは掘削装置で使用できますか?
はい。 SDA ボルトは、Dminingwell ボール盤と完全に互換性があります。
