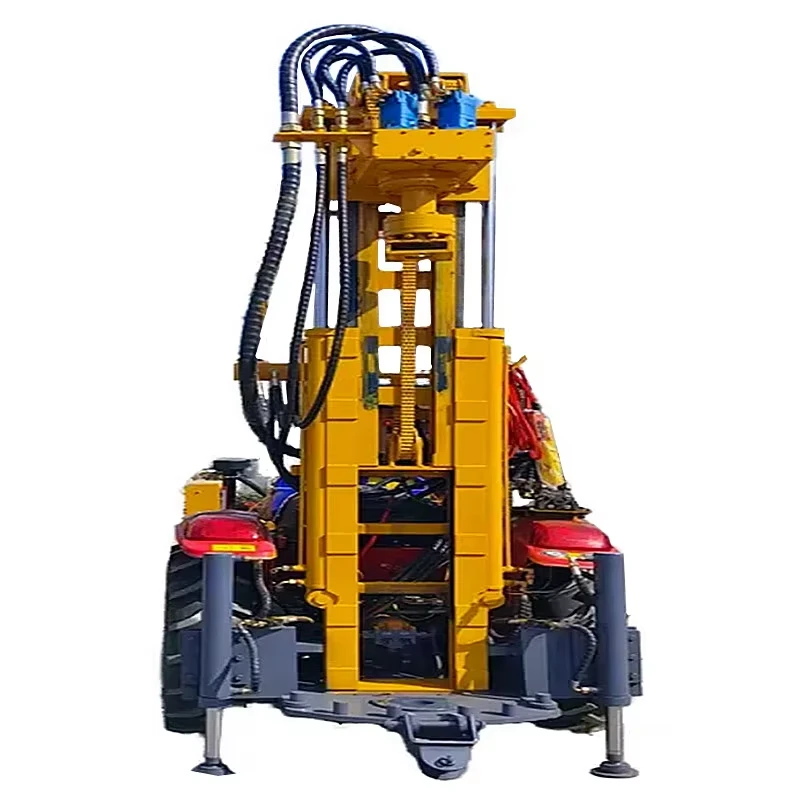

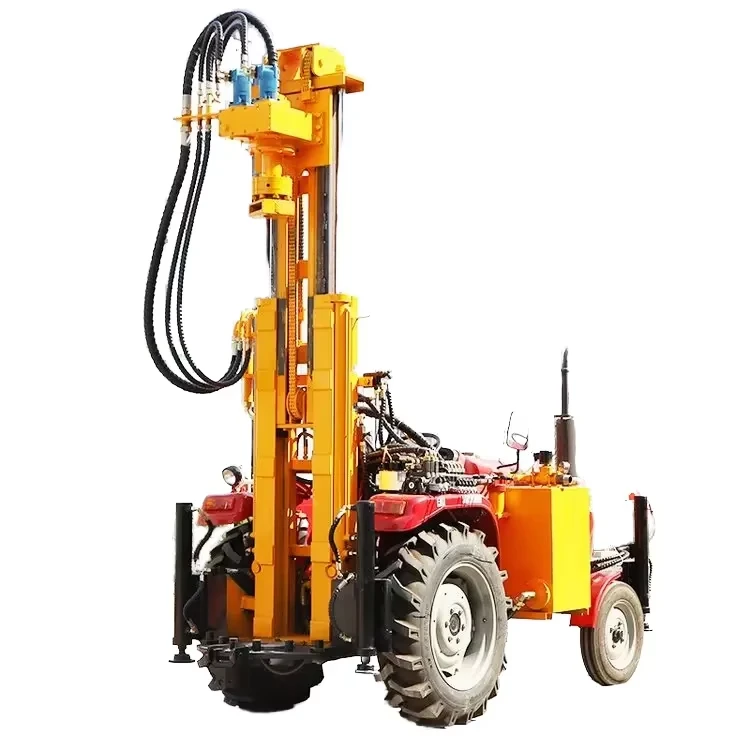

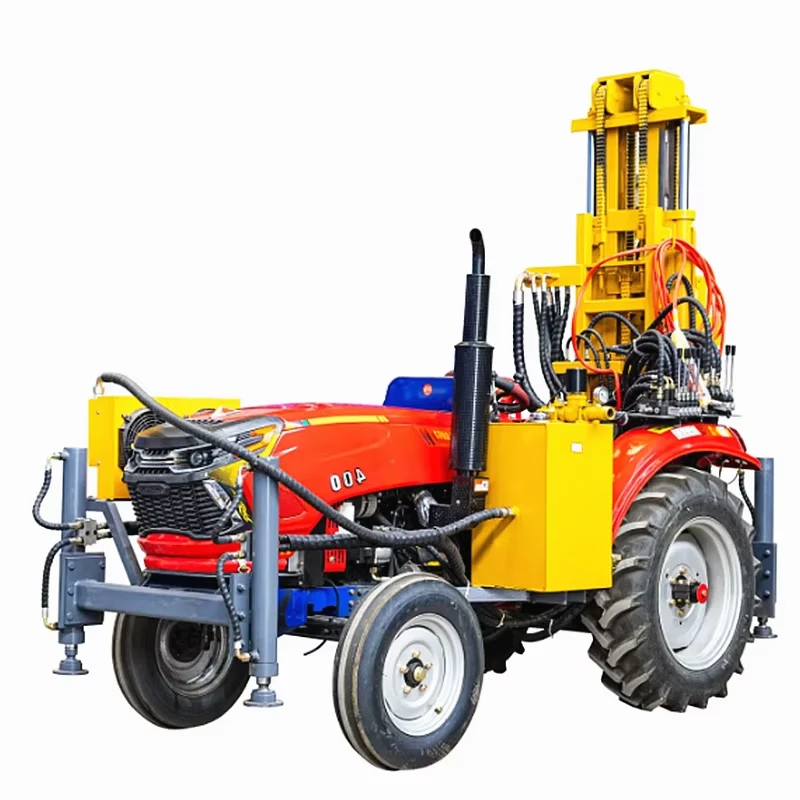

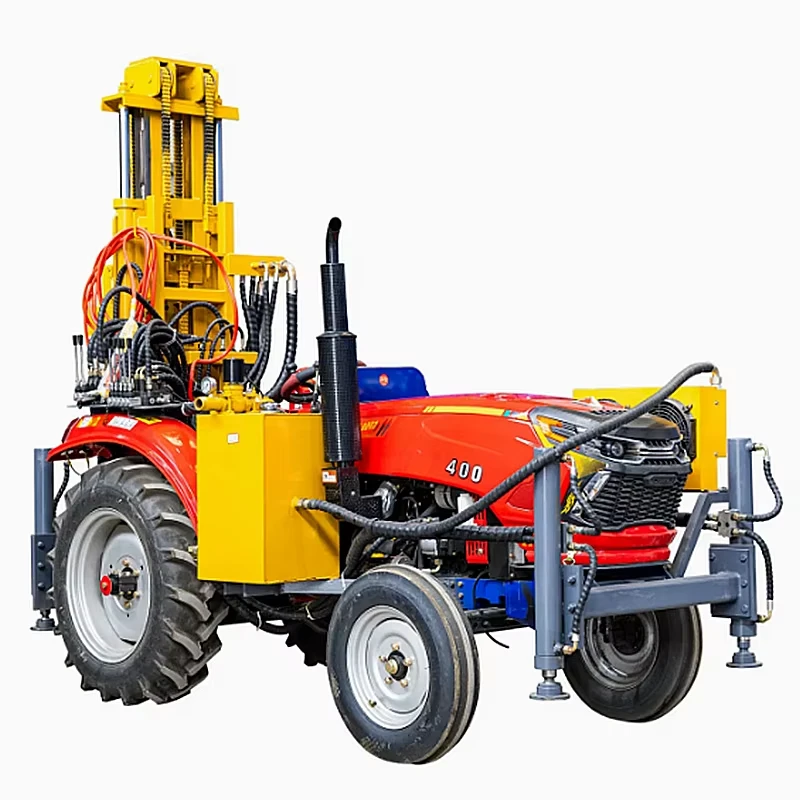

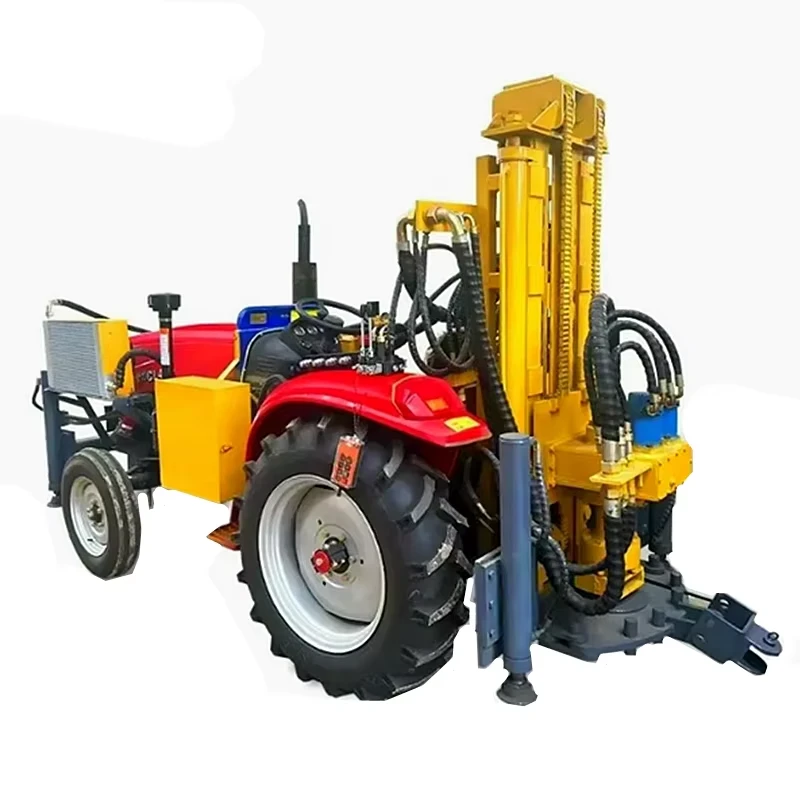

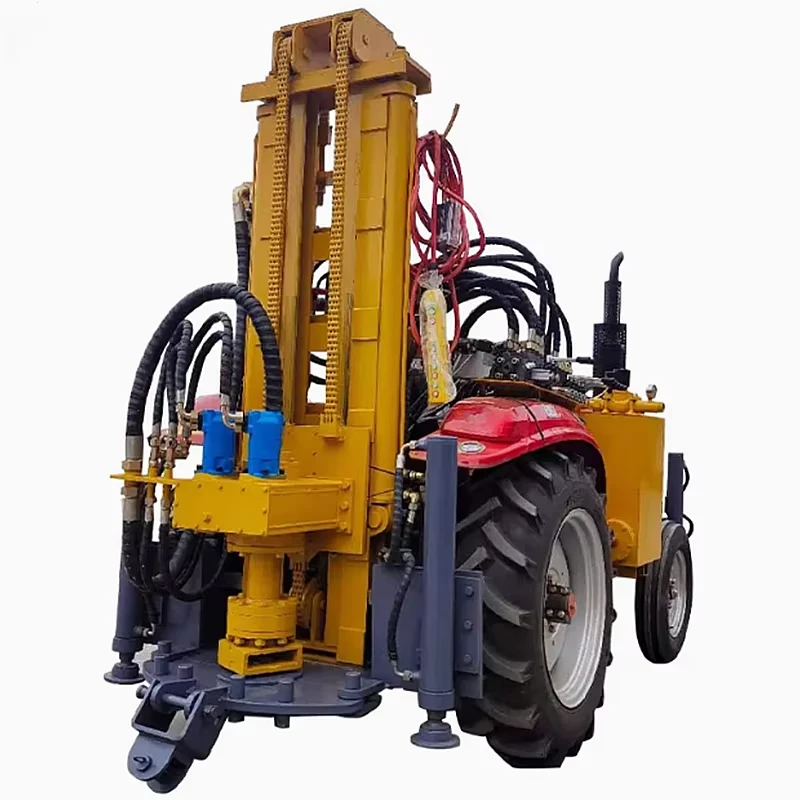

トラクターに取り付けられた空気圧井戸掘削リグ

ブランド: ディミニングウェル
用途: 井戸 · 農業用灌漑 · 地熱ボーリング孔 · 山地および岩石層

お問い合わせを送る

説明

製品概要

これトラクター-に取り付けられた空気圧井戸掘削装置のために設計されています複雑な地質条件での高効率掘削-、特に山岳地帯、硬い岩層、砂利、丸石層.

組み合わせることでエアーDTHハンマードリルそして回転式水掘削、この機械は、硬岩における従来の回転式リグの限界と、土壌層におけるエアハンマー掘削の非効率性を克服します。 - 【で議論されている共通の課題】空気掘削と水掘削: 硬岩および混合地層に適切な方法を選択する方法】複雑な地層の穴あけ方法を選択する場合に使用します。
実際の現場作業では、その掘削効率は次のレベルに達します。従来の回転式掘削リグの最大10倍、掘削時間とプロジェクト全体のコストを大幅に削減します。

を求めるユーザーにとって理想的なソリューションです。浸透が早く、動作が安定し、運用コストが低い井戸や灌漑プロジェクトに。

アプリケーション

深水井戸掘削

農業用灌漑井戸

地中熱ヒートポンプボーリング孔

山水採掘プロジェクト

硬岩、砂利、玉石層の掘削

特に次のような領域に適しています。従来のロータリー掘削の苦闘そしてエア DTH ハンマー掘削は土壌層で失敗する.

利点

競争上の優位性

同社は競合優位性分析を実施し、競合他社と比較した自社の長所と短所を特定しました。

1. 油圧補助を備えた機械式メインドライブ

リグは機械駆動メインシステム必要な場合にのみ油圧力を使用します。
この設計により、電力損失が効果的に削減され、燃料消費量が削減され、掘削コストが大幅に削減されます。

2. 広い速度範囲と高トルク出力

複数の前進速度段階
速度範囲:14～500rpm
出力トルク:250–13,428 N·m

これにより、オペレータは穴あけパラメータを簡単に調整できます。柔らかい土壌、硬い岩、および混合地層.

3. 緊急対応のためのデュアル後進速度

搭載2つのリバースギアこれにより、ドリルツールの固着、崩壊状況、または予期せぬ地下状況への対処が容易になります。

4. ロング-ストロークデュアル-スピードパワーヘッド

パワーヘッドストローク:3800mm
ロングストローク設計により以下のことが軽減されます。

頻繁なロッドの取り扱い
ドリルパイプの詰まり
焼けや異常摩耗

これにより、掘削効率と作業の安全性が直接的に向上します。

5.デュアルオイルポンプ油圧システム

掘削中の単一ポンプ
昇降中にデュアルポンプの流れが合流

このインテリジェントなシステムは電力損失を最小限に抑え、補助動作時間を短縮し、全体的な作業効率を向上させます。

6. ユーザーフレンドリーな構造と簡単なメンテナンス

以下を備えた高度な構造レイアウト:

明確なコンポーネントの位置決め
点検やメンテナンスに簡単にアクセスできます
長期的なサービスコストの削減-

海外ユーザーやフィールドメンテナンス環境に最適です。

7. ロングストロークのアウトリガーを備えたクローラシャーシ-

強力な地形適応性を実現するクローラー-搭載シャーシ
アウトリガーシリンダーストローク:1.5 m
自動積み込みによる輸送の容易化

傾斜地や凹凸のある地面でも安定した操作が可能。

8. 拡張可能な油圧インターフェース

油圧システムは複数の機能ポートを予約しており、次のことが可能です。

カスタム構成
追加の機器の統合
ユーザーの要件に基づいた将来のアップグレード

構成オプション

これトラクター-に取り付けられた空気圧井戸掘削装置以下で構成できます。

異なる馬力のトラクターシャーシ

各種穴あけ工具、ドリルパイプ

エアコンプレッサー

ダウン・ザ・ホール (DTH) ハンマー--

空気パイプライン

すべての構成はプロジェクトのニーズに応じてカスタマイズできます。

技術仕様

パラメータ	仕様
穴あけ径	130～219mm
最大穴あけ深さ	200 m
シングルアドバンス長さ	1500mm
移動速度	時速30km
登攀能力	25度
最低地上高	250mm
使用空気圧	1.45～2.5MPa
空気消費量	15 ～ 27 m3/分
主エンジン出力	30馬力
回転速度	38～80rpm
回転トルク	3500–4000 N·m
全体の寸法	3400×1500×2200mm
重さ	3500kg
